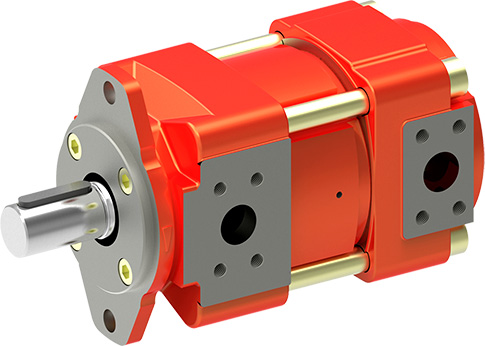

QXM 内啮合齿轮单元

泵/马达多象限操作

QXM系列内啮合齿轮单元是QX系列齿轮泵的延伸,其既可作为液压泵也可作为液压马达使用。由于完全对称的结构设计,此齿轮单元可用于多象限运行,在工业和行走液压系统广泛应用。在四象限运行中,一方面可以通过QXM控制油缸的运动,另一方面也可以利用QXM来实现能量回收。例如,QXM齿轮单元在油缸杆伸出的过程中作为液压泵工作,在油缸杆回缩的过程中作为液压马达实现系统能量的回收。

QXM 内啮合齿轮单元
  • 开式/闭式回路中最大工作压力400bar
  • 极低的噪音水平< 75 dB(A)
  • 特别适用于多象限运行
  • 可用于所有流体介质
  • 可用于定转速和变转速驱动
型号 Operating pressure (continous) up to
bar
Operating pressure (intermittend) up to
bar
排量
cm³/rev
速度 最大泵
rpm
速度 最大马达
rpm
QXM2 320 400 5-16 4000 6000
QXM3 320 400 10-32 3200 4250
QXM4 320 400 20-63 2900 3900
QXM5 320 400 40-125 2500 3500
QXM6 320 400 80-250 2250 3600
QXM8 320 400 160-500 1600 3400
  型号 文件扩展名 尺寸
QXM_100-P-000063-en 目录/数据表 PDF 612.4 KB
  • 注塑机
  • 液压压力机
  • 飞行模拟器
  • 风扇驱动
  • 风力涡轮机
  • 电梯/提升装置
  • 绞车驱动器
  • 船舶工业
